Revopoint Trackit 3D Tarayıcı

Revopoint Trackit 3D Optik Takipli Tarayıcı

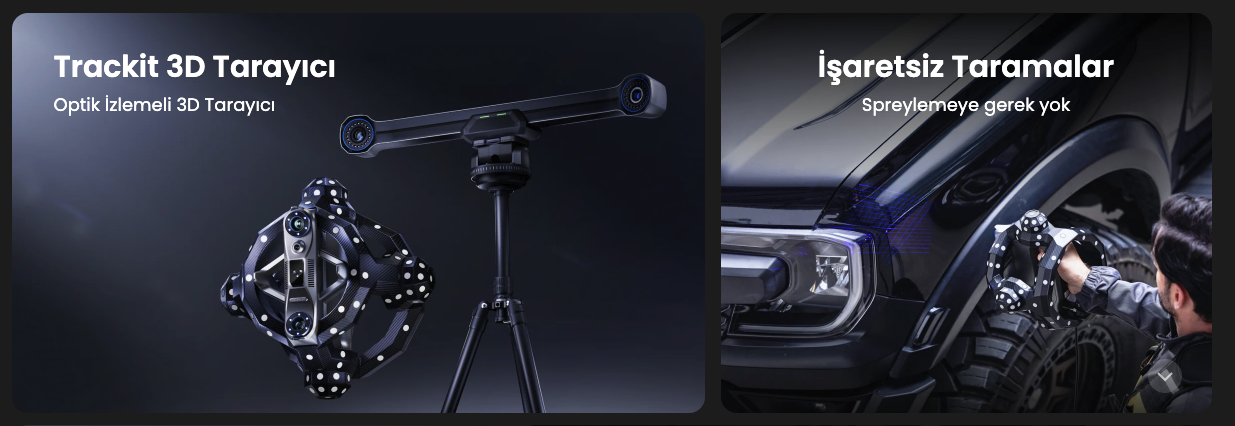

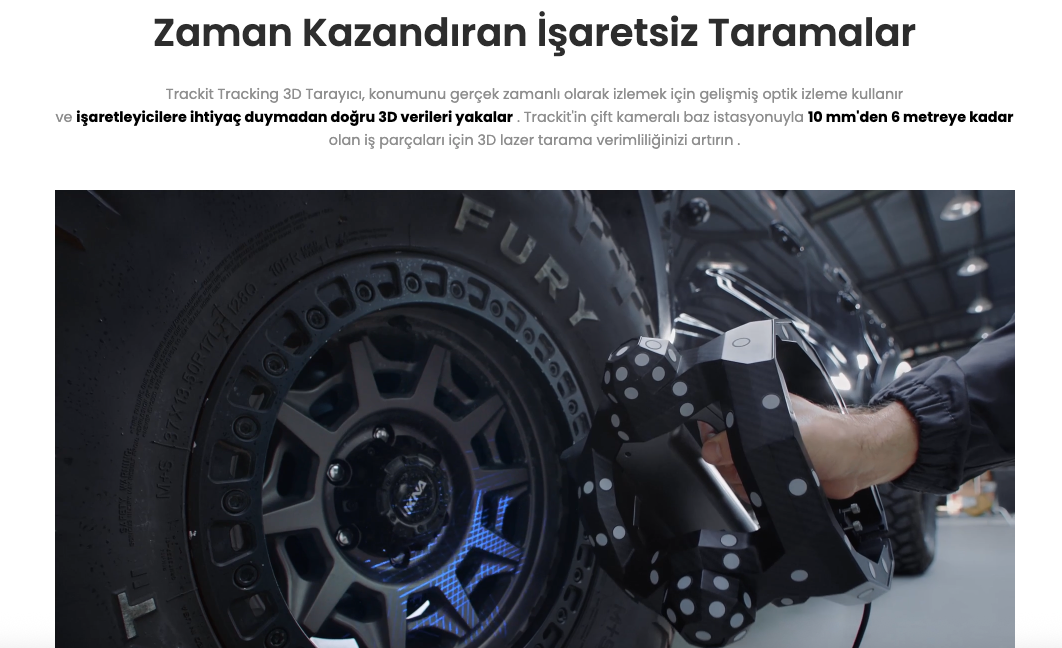

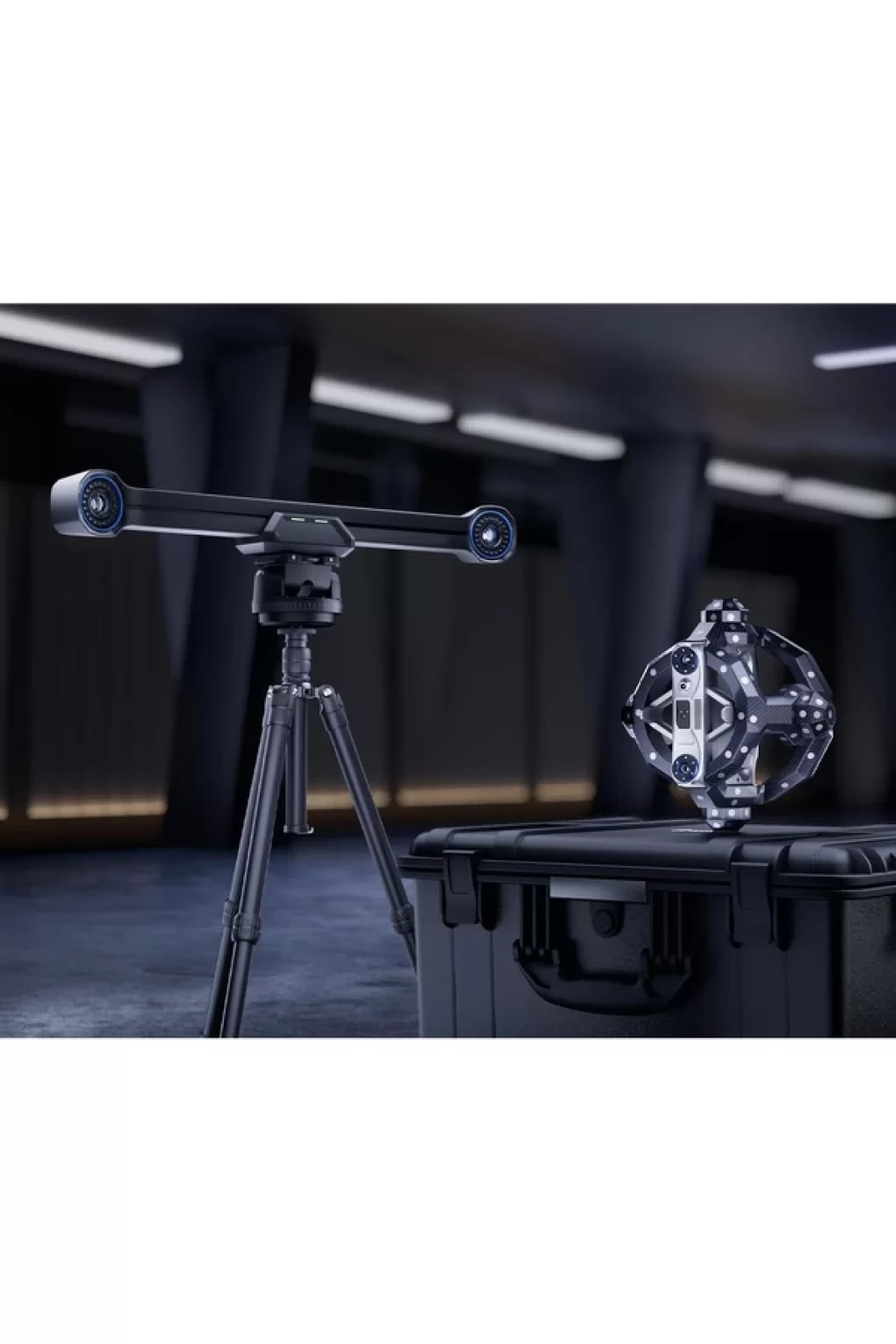

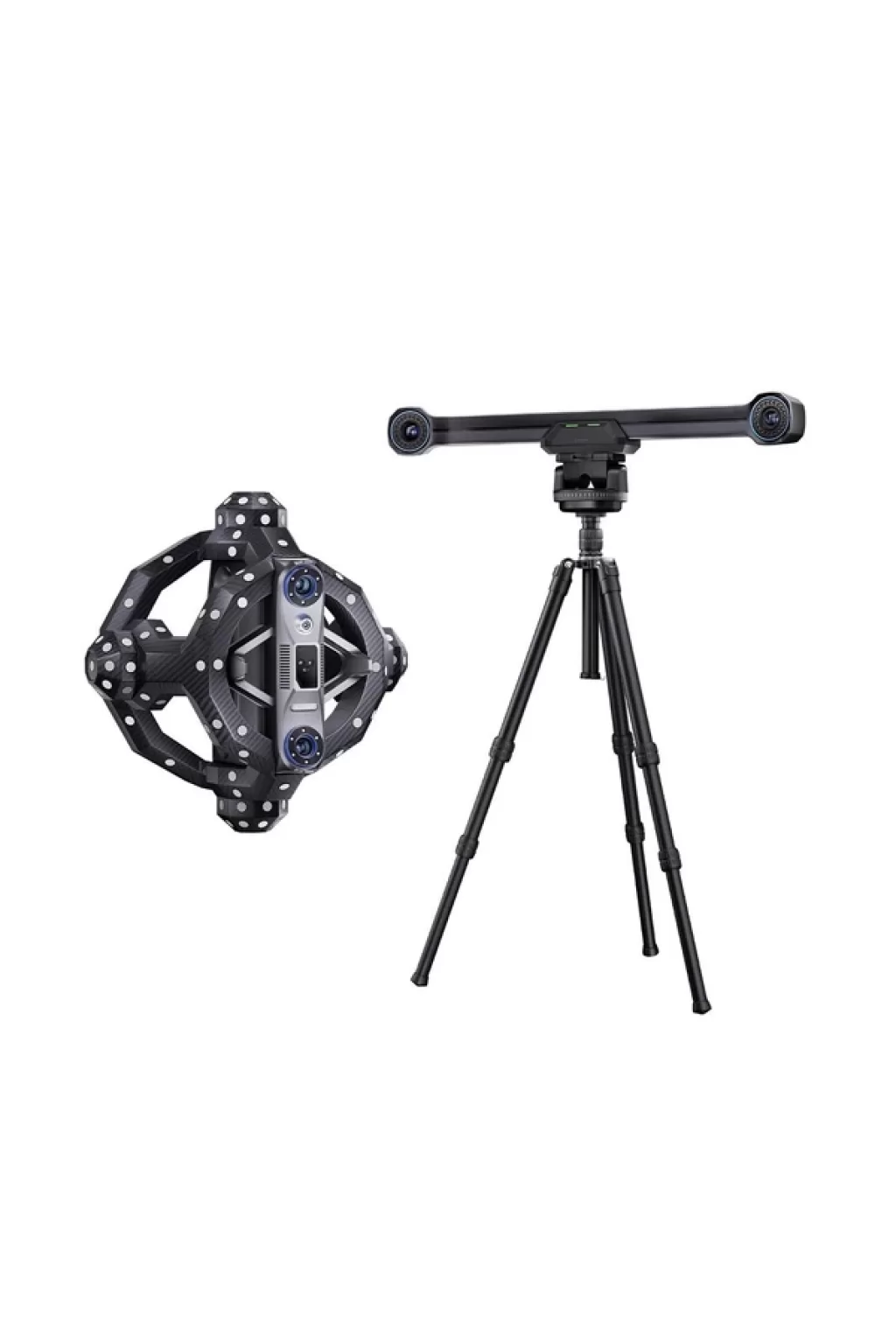

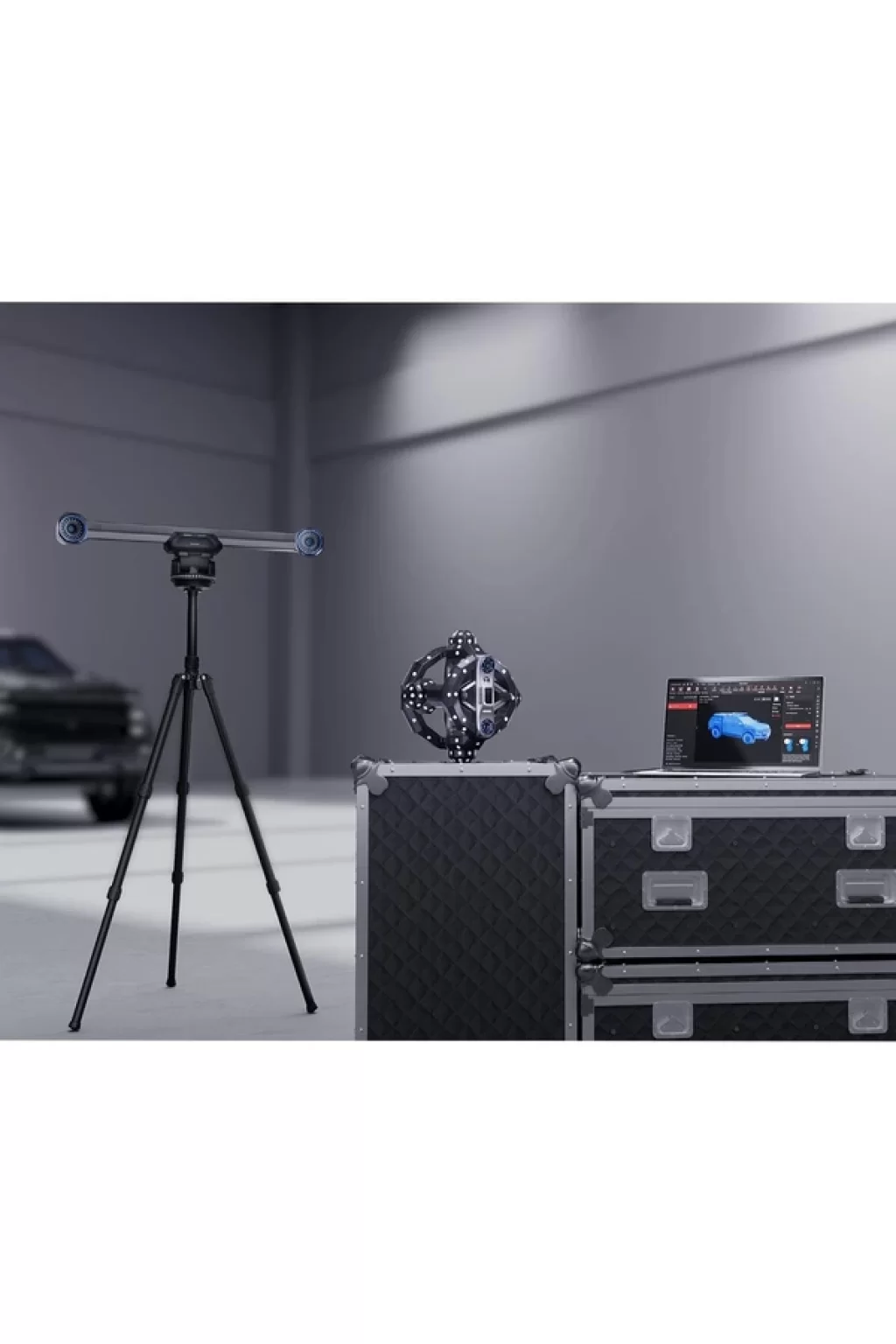

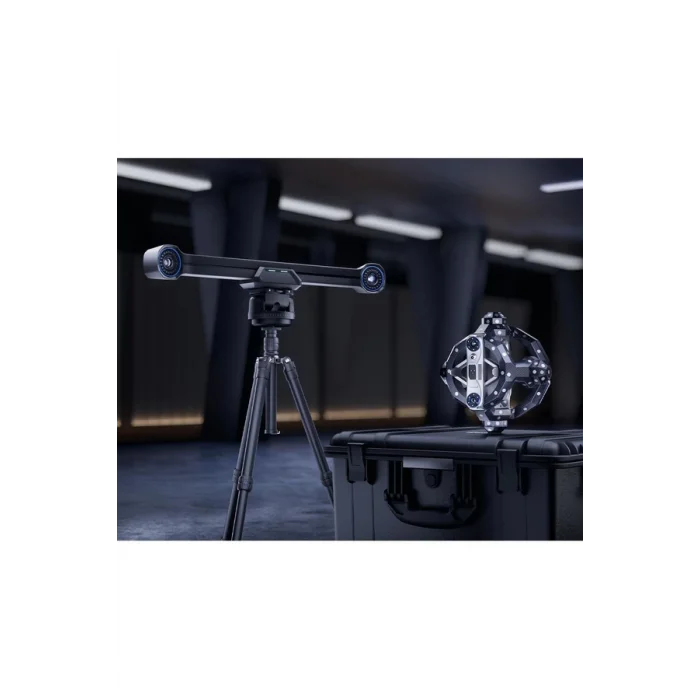

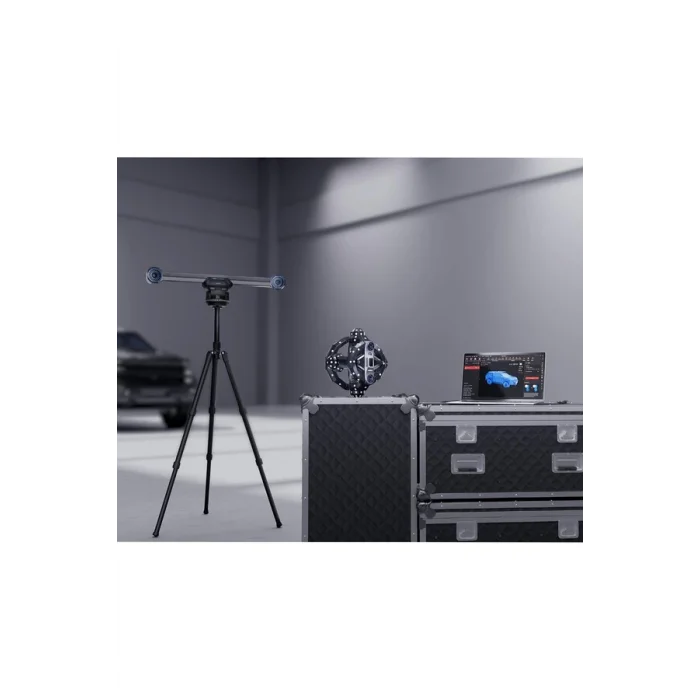

Yeni nesil 3D tarama teknolojisinin en gelişmiş örneklerinden biri olan Revopoint TrackIt, profesyonel kullanıcılar için geliştirilmiş, optik takip destekli markersız tarama özelliğiyle öne çıkıyor. Bu sistem sayesinde artık yüzeylere marker yapıştırmakla, matlaştırıcı sprey kullanmakla veya her tarama öncesi uzun süren kalibrasyonlarla vakit kaybetmenize gerek yok. TrackIt, güçlü çift kameralı baz istasyonu ile tarayıcıyı gerçek zamanlı olarak izler ve yüksek hassasiyetli taramaları hiçbir dış işaretleyiciye ihtiyaç duymadan gerçekleştirir.

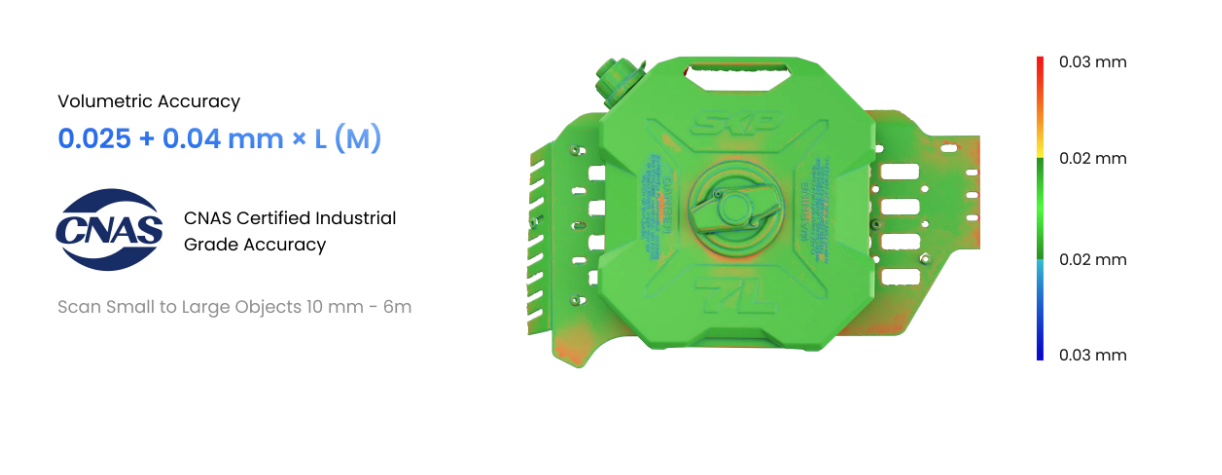

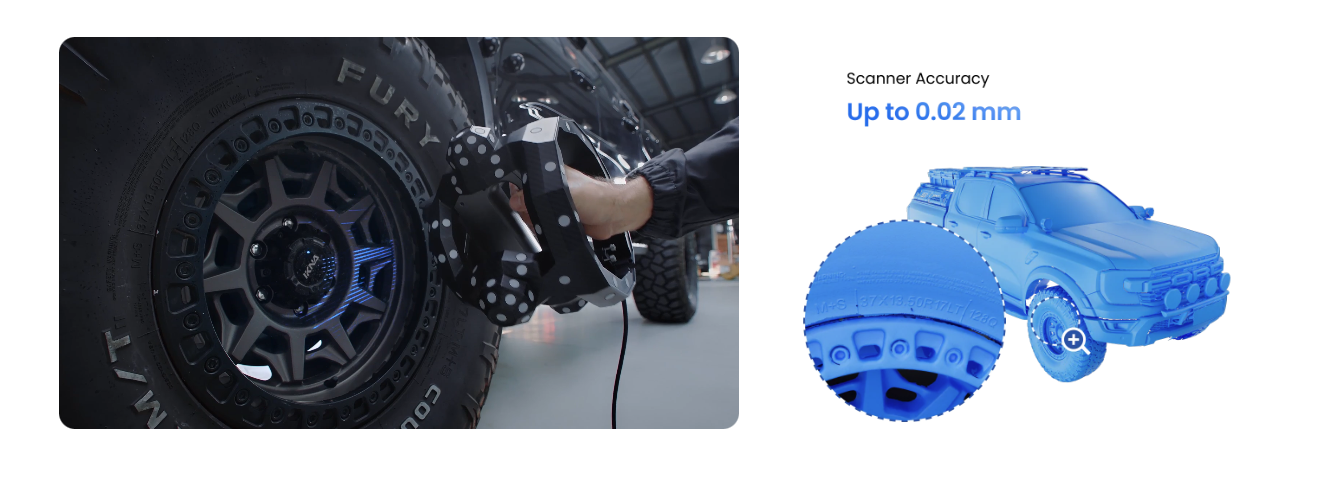

0.025 mm + 0.04 mm x L(m) seviyesindeki volumetrik doğruluğu ile TrackIt, sadece yüzeyleri modellemekle kalmaz, aynı zamanda mühendislik ve kalite kontrol süreçlerinde kullanılabilecek ölçüye uygun sonuçlar üretir. Bu sayede, havacılık ve otomotiv sanayii, mekanik parça üretimi, kalıp üretimi ve tersine mühendislik gibi profesyonel alanlarda ideal bir çözümdür.

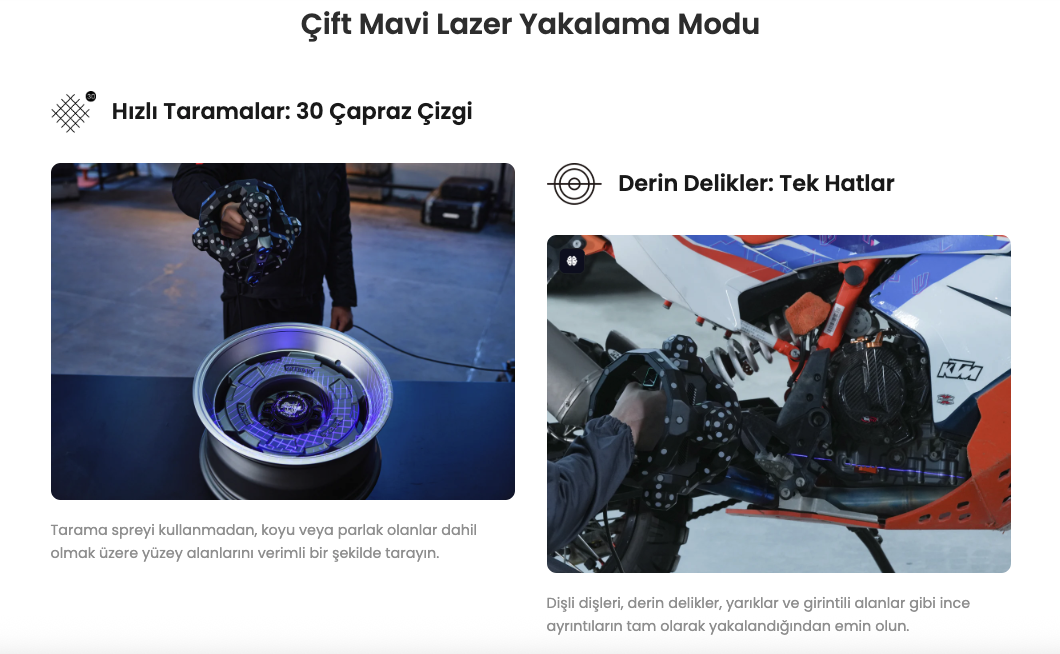

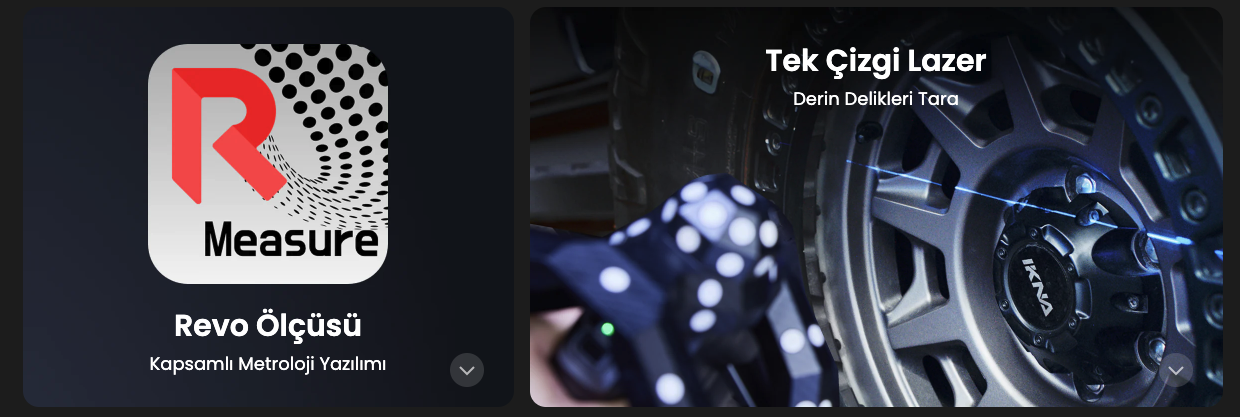

TrackIt’in bir diğer öne çıkan özelliği, iki farklı lazer tarama moduna sahip olmasıdır. 30’lu mavi lazer çizgi modu, geniş yüzeylerde hızlı ve detaylı taramalar yaparken; tek çizgili mavi lazer modu, özellikle derin delikler, iç cepheler ve ulaşılması zor noktaların hassas taranmasını mümkün kılar. Işığa duyarlı, parlak ya da koyu renkli yüzeylerde bile istikrarlı performans sunar.

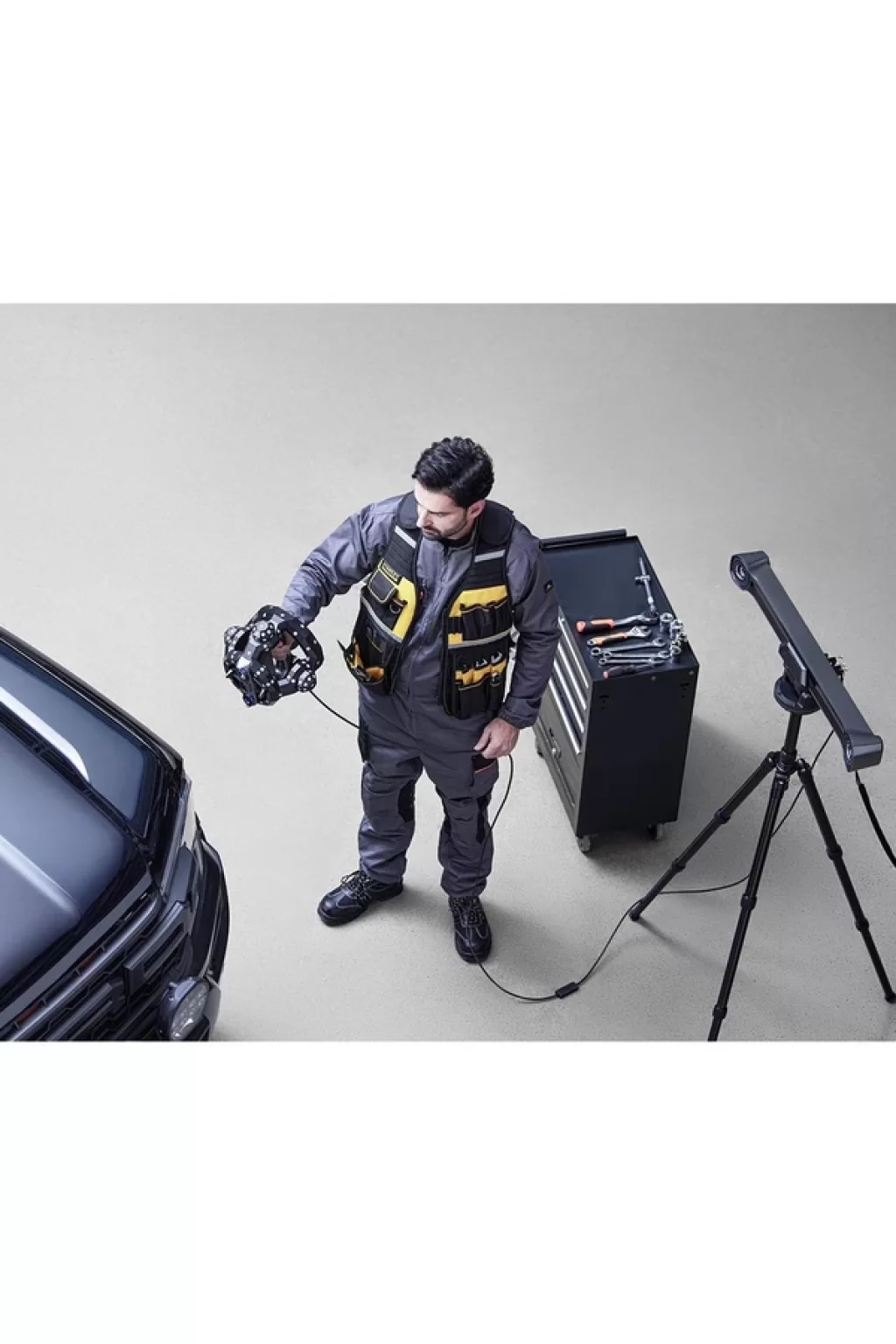

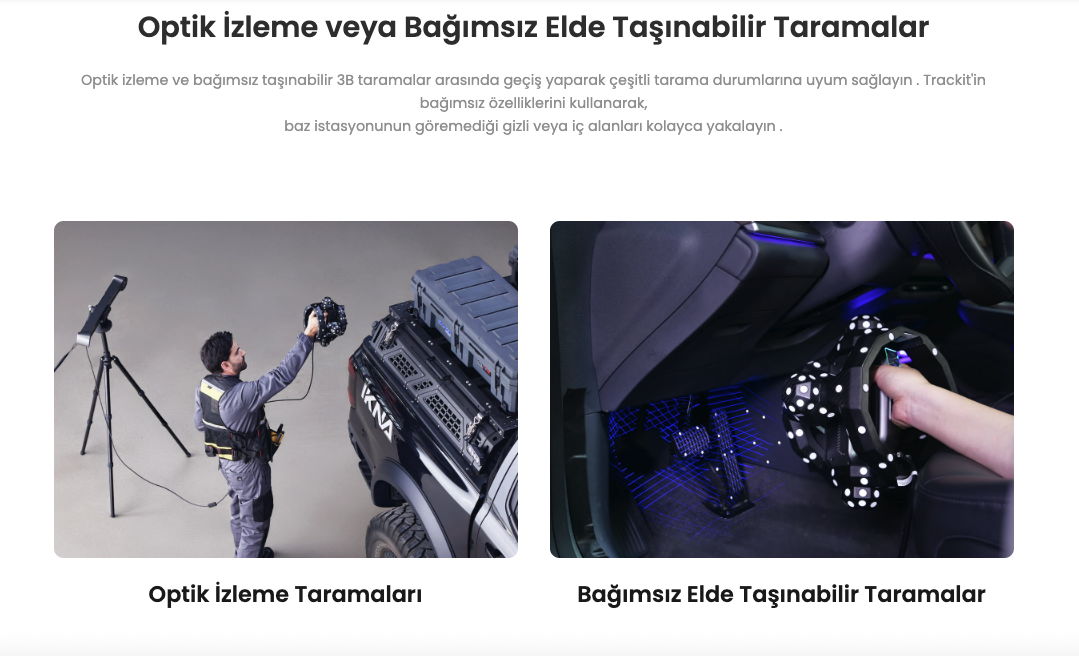

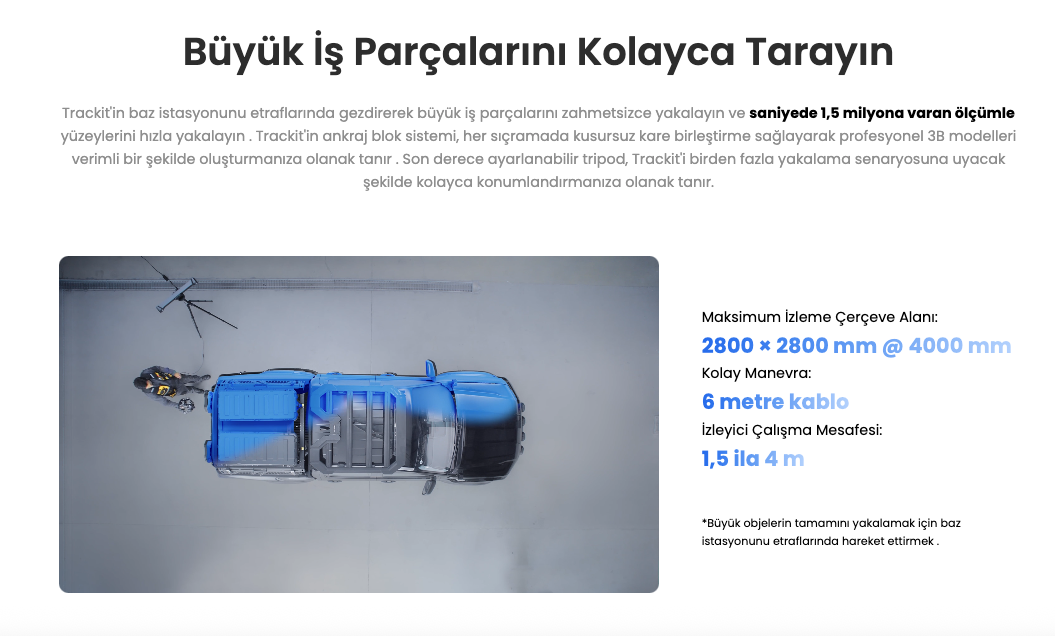

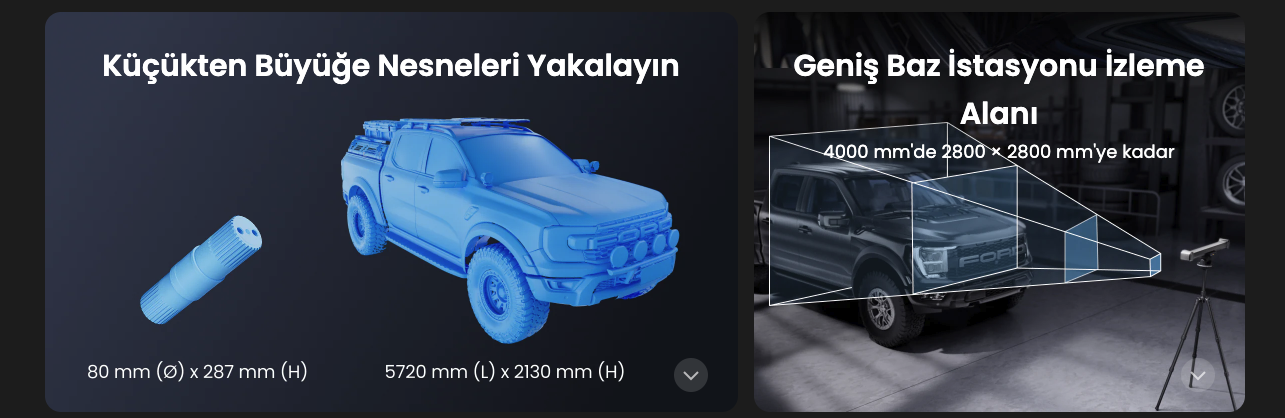

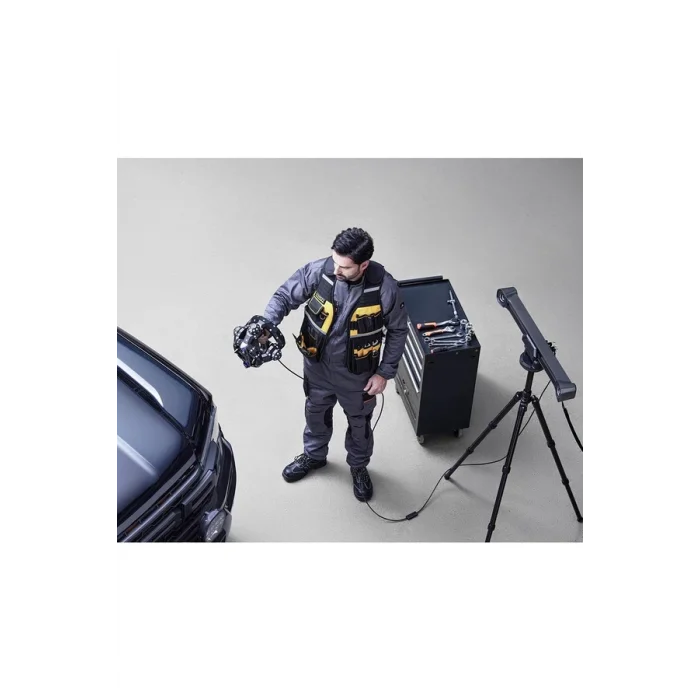

Cihazın optik takip sistemi, 2800 × 2800 mm’ye kadar geniş bir tarama alanı sağlayarak hem küçük objeleri hem de büyük endüstriyel parçaları aynı kolaylıkla taramanızı mümkün kılar. Üstelik tarayıcı, sadece baz istasyonu ile kullanılmak zorunda değil; istenirse standalone (bağımsız) el tipi tarayıcı olarak da çalışabiliyor. Bu da onu sahada mobil kullanım için oldukça uygun hale getiriyor.

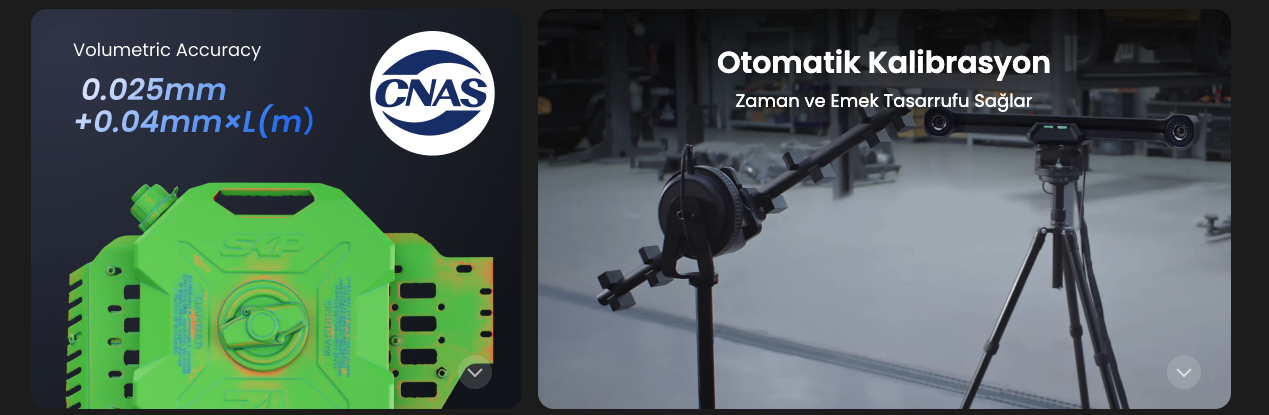

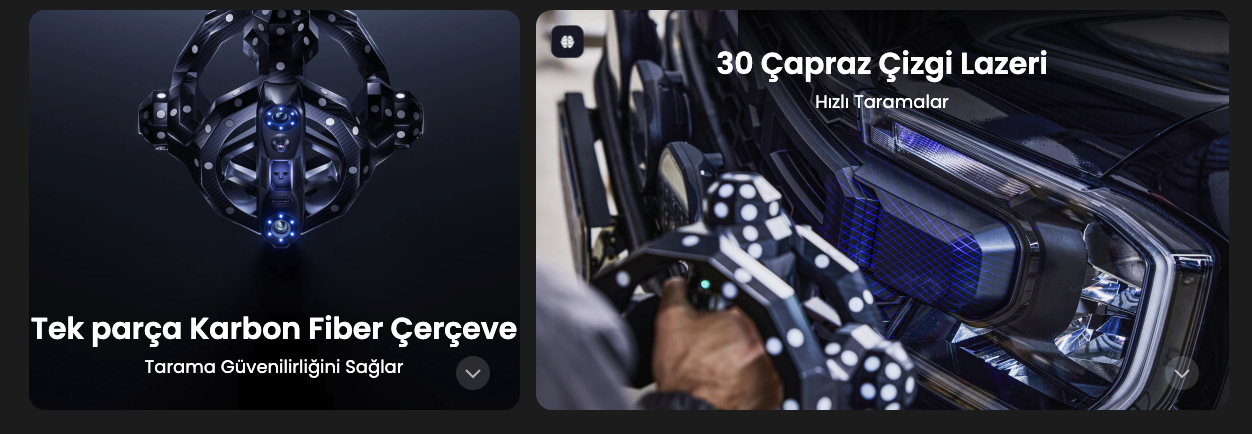

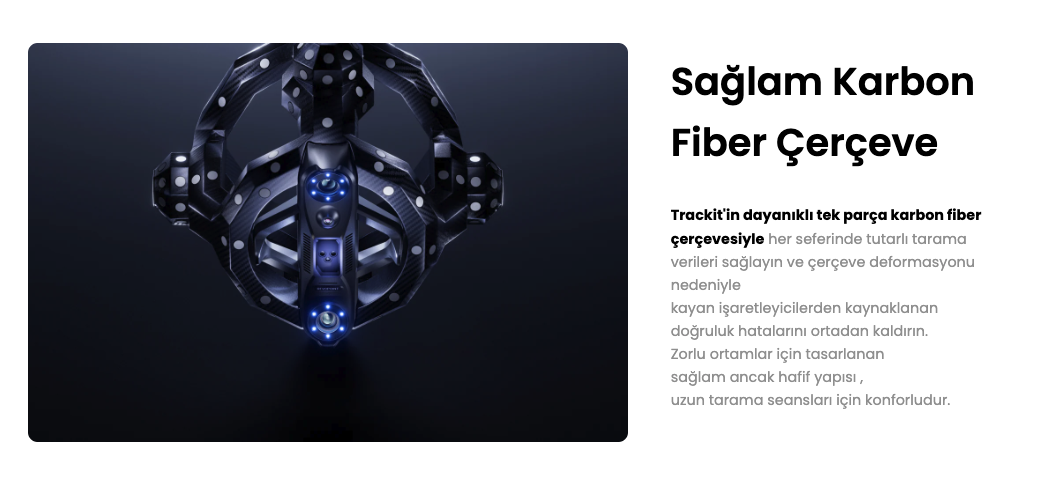

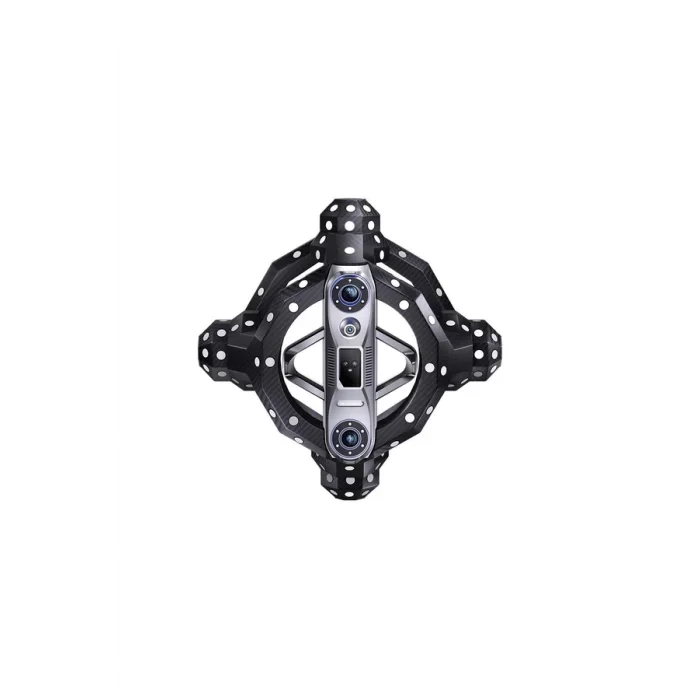

TrackIt’in sunduğu akıllı otomatik kalibrasyon özelliği sayesinde, kullanıcı müdahalesine gerek kalmadan her seferinde doğru ayarlarla çalışmaya başlanır. Sistemde yer alan çift eksenli gimbal modülleri, kalibrasyonu saniyeler içerisinde tam otomatik olarak gerçekleştirir. Aynı zamanda cihaz gövdesi, tek parça karbon fiber çerçeve ile üretilmiştir. Bu sayede uzun süreli kullanımlarda bile yapısal deformasyon yaşanmaz; doğruluk ve dayanıklılık hep korunur.

TrackIt, tarama verilerini STL, OBJ, PLY, FBX, 3MF, GLTF gibi yaygın formatlarda dışa aktarabilir ve Revo TrackIt, Revo Scan ve Revo Measure yazılımlarıyla tam uyumlu çalışır. Özellikle CAD karşılaştırma, boyutsal analiz ve GD&T ölçümleme gibi mühendislik yazılımlarına aktarmada büyük kolaylık sağlar.

Eğer siz de tarama süreçlerinde daha az uğraş, daha fazla hassasiyet ve daha yüksek verim arıyorsanız, Revopoint TrackIt profesyonel ihtiyaçlarınıza kusursuz bir çözüm sunar.

Kutu İçeriği:

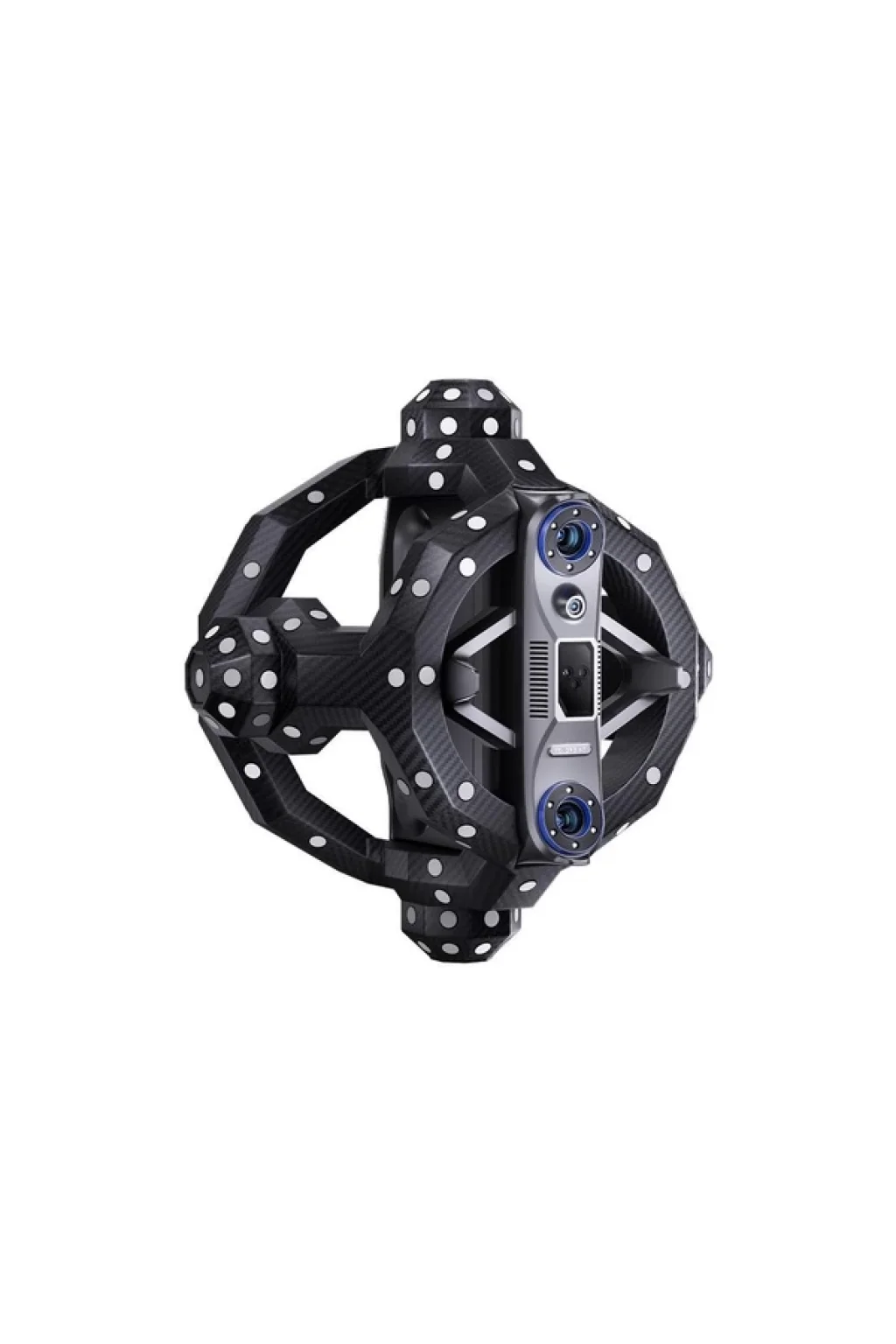

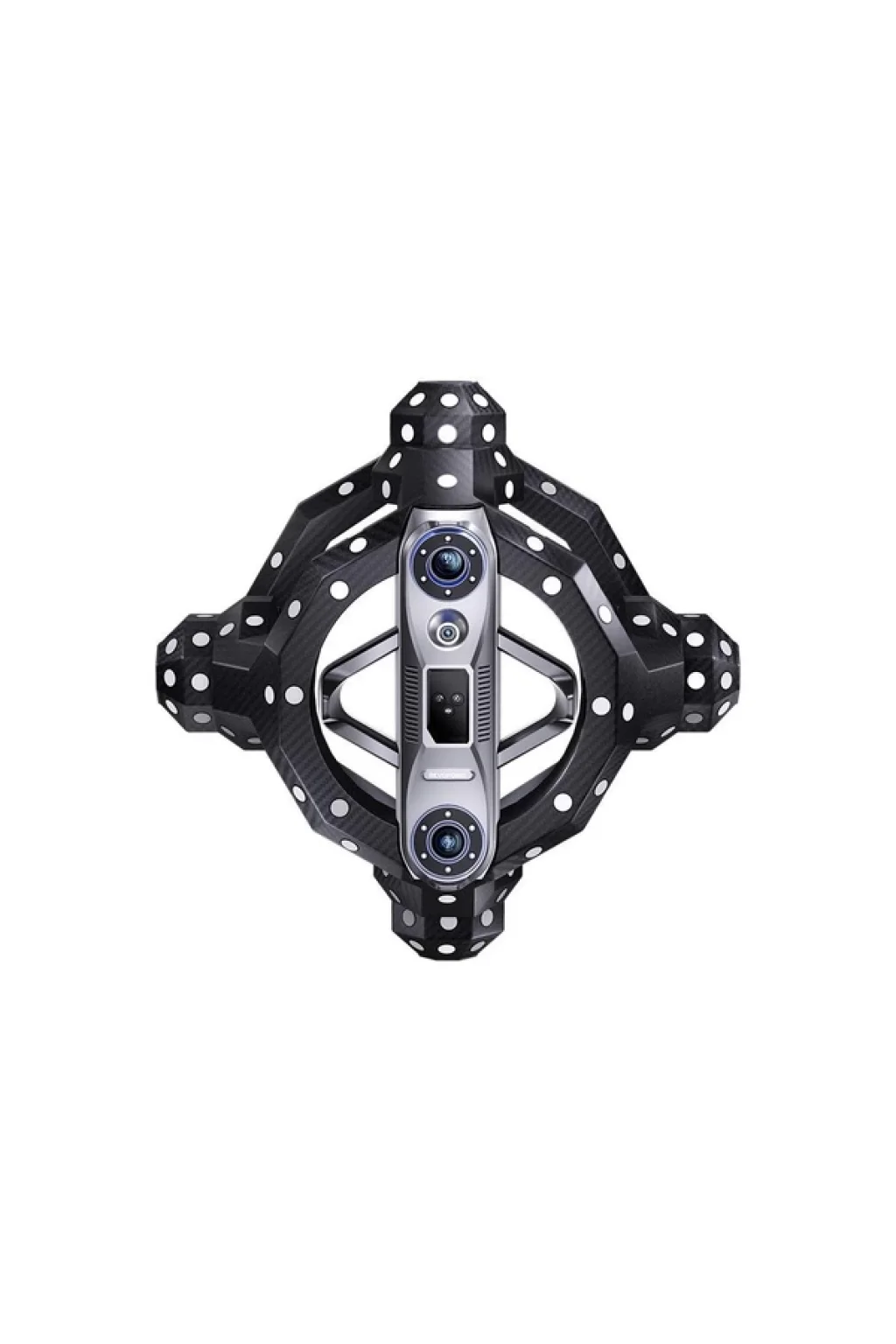

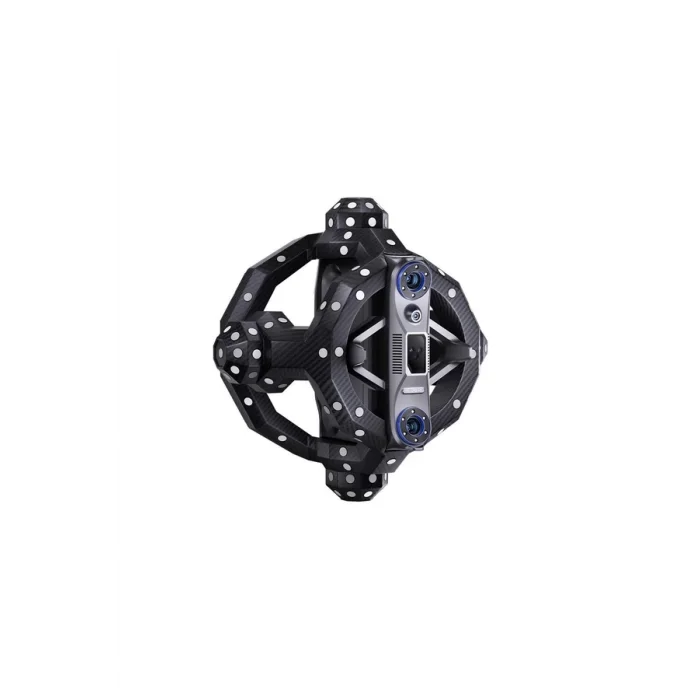

• Revopoint TrackIt tarayıcı (karbon fiber gövde)

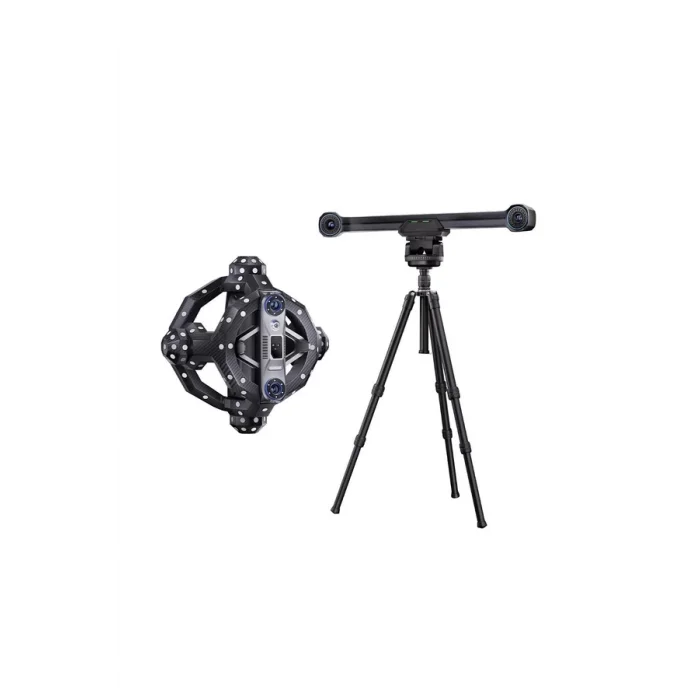

• Çift kameralı takip istasyonu

• Otomatik kalibrasyon için çift eksenli gimbal sistemi

• Kalibrasyon levhası ve aparatı

• Dönme platformu ve sabitleyici blok

• Güç adaptörleri ve bağlantı kabloları

• Revo TrackIt yazılım lisansı (ömür boyu)

• Revo Measure yazılım lisansı (1 yıl)

Teknik Özellikler:

• Volumetrik Doğruluk: 0.025 mm + 0.04 mm × L (m)

• Tarama Modu: 30 mavi lazer çapraz çizgi + 1 mavi lazer çizgi

• Takip Alanı: Maksimum 2800 × 2800 mm @ 4000 mm mesafede

• Çalışma Mesafesi: 200 – 400 mm (Tarayıcı) / 1500 – 4000 mm (Takip ünitesi)

• Tarama Hızı: 1.500.000 nokta/sn

• Ağırlık: Tarayıcı 1.2 kg / Takip Ünitesi 1.8 kg

• Çıkış Formatları: STL, OBJ, PLY, FBX, GLTF, 3MF, ASC

• Kalibrasyon: Otomatik gimbal destekli çift eksenli kalibrasyon

Marka / Model
Revopoint Trackit
Teknoloji
Çok Hatlı Lazer Tarama ve Tam Alan Yapılandırılmış Işık Taraması
Tek Kare Doğruluğu
0,01 mm
Tek Kare Hassasiyeti
0,02 mm
Tarama Hızı
1.500.000 Nokta/s
Minimum Tarama Hacmi
10x10x10mm
Maksimum Tarama Hacmi
11 x 11 x 11 mt
Tarama Mesafesi
200 - 400 mm
Işık Kaynağı
Mavi Işık
Renkli Tarama
Var
